طرز کار

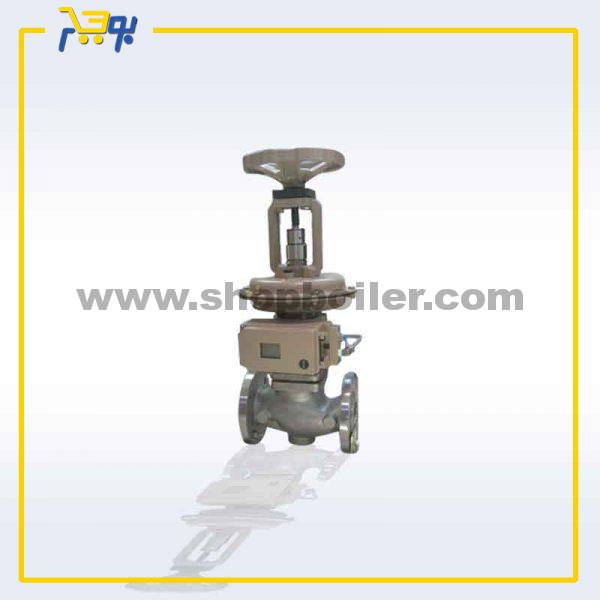

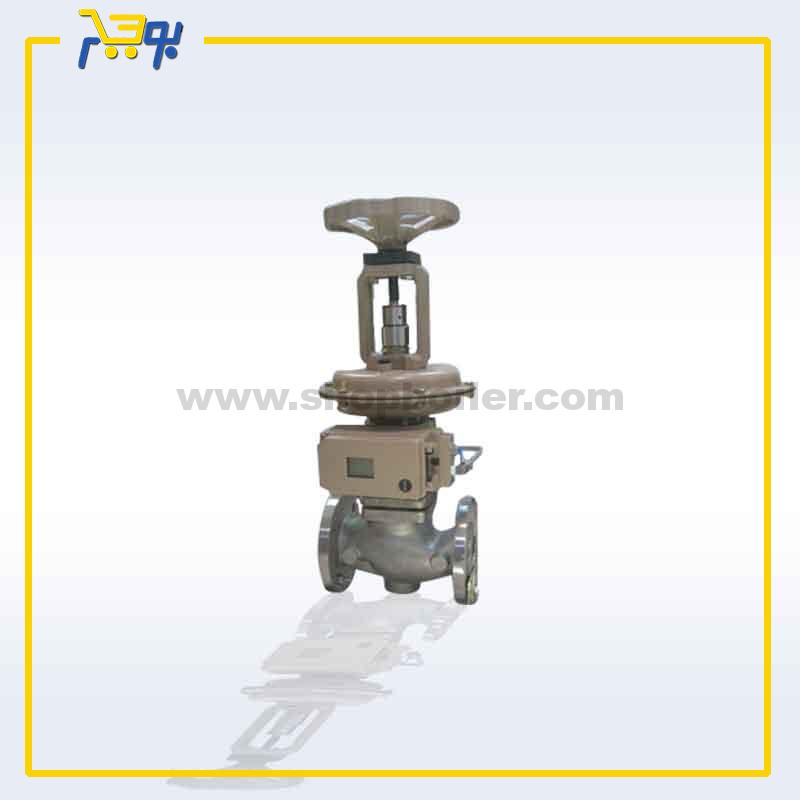

سیگنال هوائی که از کنترلر استفاده میشود به بالا یا پایین محفظه ای که دیافراگم در ان کاملا مهار شده و توسط دیسکی فلزی به ساقه شیر متصل میباشد اثر میگذارد. که این اعمال باعث نیروئی میگردد.
نیروهای ایجاد شده ساقه شیشه را به حرکت در می اورد و در نتیجه توپی شیر را جابه جا مینماید.
نیروی تولید شده بایستی بر نیروی فنر و کلیه نیروهایی که باان مقابله مینمایند از ان جمله استهلاک لایه های اب بندی نیروی عدم تعادل درونی شیر غلبه نموده و توپی شیر را به اندازه ای که به ان فرمان داده شده جابه جا نماید و در ان حالت متوقف نماید.
یا به عبارت دیگر نیروی دیافراگم با نیروی فنر و دیگر نیروها بحالت تعادل قرار میگیرند در این حالت شدت جریان سیال کنترل میگردد.
معمولا مقدار سیگنال هوائی که به دیافراگم اعمال میگردد ۳تا۱۵ پوند براینچ مربع و یا ۶ تا۳۰ پوند برااینچ مربع میباشد.
ساختمان
- بدنه شیر
- محرکه شیر خودکار
بدنه شیر کنترل:
پوسته فلزی و خارجی شیر که درون ان دهانه های ورودی و خروجی نشیمنگاه توپی و اتصالات ورودی و خروجی ان به لوله ای که سیال از داخل ان جریان دارد وصل شده را بدنه مینامند.
شیرآلات وظیفه قطع و وصل و تنظیم دبی جریان سیالات را به عهده دارند.
شیرآلات دارای کاربردهای وسیع و مهمی در صنایع مختلف از جمله صنعت تاسیسات می باشند. شیرآلات مکانیکی که در موتورخانه ها استفاده می شوند، معمولاً از نوع شیرهای دروازه ای، کف فلزی و شیرهای یکطرفه، که از انواع برنجی (اتصال دنده ای) و یا چدنی (با اتصال فلنجی) در سایزهای مختلف هستند، می باشند.
شیرآلات مورد مصرف در موتورخانه ها از نظر سایز بندی از سایز ۳/۸ اینچ (شیرهای سماوری) تا سایز های بزرگتر (بر اساس ظرفیت موتورخانه) مورد استفاده قرار می گیرند. انواع دیگر دسته بندی شیرآلات نیز طبق فشار کار، دمای کار و یا حتی سیال عامل مورد نظر در صنعت و تاسیسات قابل تعریف می باشند.
جنس انواع شیرآلات
برنجی
چدنی
آلومینیومی
پلیمری
نوع اتصال انواع شیرآلات
رزوه ای
جوشی
فلنچی
جوش پلاستیک
عملکرد انواع شیرآلات
از نظر نوع عملکرد : مکانیکی با تنظیم دستی و یا تنظیم اتوماتیک
از نظر سیستم عملکرد : برقی و مکانیکی
کاربرد انواع شیرآلات موتورخانه
شیرهای مسدود کننده جریان (شیرهای کشویی – بشقابی – پروانه ای)
شیرهای رها کننده (شیرهای اطمینان)
شیرهای تنظیم دبی عبور سیال (شیرهای سوزنی – بشقابی – زاویه دار)
شیرهای یکطرفه (سوپاپی – دروازه ای)
شیرهای هواگیری (دو روزنه – تک روزنه)
شیرهای سماوری (plug or clock valves)
شیرهای کروی (globe valves)
شیر زاویه ای (angle valve)
شیر توپی (ball valve)
شیرهای کشویی (gate valves)
شیر برگشت معکوس فاضلابی (back water valve)
شیرهای یکطرفه (non return or check valves )
شیرهای سوزنی (needle valves)
شیر تخلیه
شیر سه راهه دستی (cross globe valve)
شیر شلنگی (hose valve )
شیر آب نما (water gauge valve )
