دی اریتور یا هوازدا

دی اریتور یا هوازدا چیست؟

استفاده از ذی اریتور باین علت است که اکسیژن حل شده در آب بویلر باعث خسارت‌های شدید ناشی از خوردگی در سیستم بخار می‌شود.

به این صورت که به دیواره فلزی لوله‌ها و دیگر تجهیزات فلزی می‌چسبد و تشکیل اکسید (زنگ) می‌دهد.

کربن دی اکسید حل شده در آب نیز با آن واکنش می‌دهد و تولید اسید کربنیک می‌کند که باعث خوردگی بیشتر می‌شود.

قوانین عملکرد دی اریتور های تحت فشار

اگر مایعی در دمای اشباع آن باشد میزان انحلال گاز در آن تقریبا به صفر می رسد .

این در حالی است که مایع باید دارای تلاطم بسیار بالایی باشد یا باید به جوش آید تا اطمینان کاملی از خروج تمامی گاز ها حاصل گردد.

این تلاطم در قسمت بالایی (برجک ( دی اریتور با اسپری شدن و تبدیل به قطرات بسیار ریز و احاطه این قطرات با بخار نایل می شود .و آب بسیار راحت تر، اکسیژن محلول خود را از دست می دهد .

این اتفاق سطح بسیار زیادتری را نسبت به جرم آب به آن اختصاص می دهد که انتقال حرارت از بخار به قطرات را سریع می کند. و جدا سازی اکسیژن را ساده می سازد و این گاز ها به وسیله ی بخار مازاد از خروجی بالای دیگ در دمایی کمتر از دمای اشباع خارج می گردند

.این موضوع که، مخلوط بخار و گاز های اضافه در درجه حرارت پایین تری از نقطه ی جوش (دمای اشباع ) در فشار دی اریتور می باشد.به ما کمک می کند تا بتوانیم از یک خروجی با کنترلر ترموستاتی استفاده کنیم تا هوازدایی صورت گیرد.

سپس آبی که عملیات جدا سازی بر روی آن انجام گرفته به داخل منبع دی اریتور سر ریز می گردد.

نحوه عملکرد دی اریتور چگونه است؟

اساس کار دی اریتور ها ، افزایش دمای آب تغذیه دیگ به میزان ۱۰۵الی ۱۱۰^۰c در فشار ۱ الی ۱/۵bar می باشد.

در این دما خاصیت انحلال پذیری هوا (گازهای اکسیژن وهیروژن) در آب ، به میزان قابل توجهی تقلیل می یابد.

افزایش دمای آب تغذیه در دی اریتور بواسطه بخار اشباع انجام می پذیرد.

فشار بخار تزریقی جهت گرم سازی مخلوط آب  سختی گیری شده وکندانس های بازگشتی تا دمای ۱۰۵^۰C در حدود۱/۲bar توصیه می شود.

در این دما ، براساس قانون هنری دالتون با کاهش خاصیت انحلال پذیری آب گازهای محلول با فشار جزئی بالاتر نسبت به بخار از مخلوط جدا شده. وبه سمت فضای خروجی از دی اریتور جریان می یابند.

لازم به ذکر است شرط لازم در فراهم سازی بستری مناسب جهت انجام فرآیند مذکور (جداسازی گازهای محلول) ، اسپری وپا شش هرچه بهتر آب تغذیه دیگ به داخل دی اریتور می باشد.

بنابراین با پاشش متمرکز وموثر آب تغذیه در مجاورت بخار اشباع ، می توان در حدود۹۰ درصد از گازهای محلول در آب را جداسازی وتخلیه نمود.

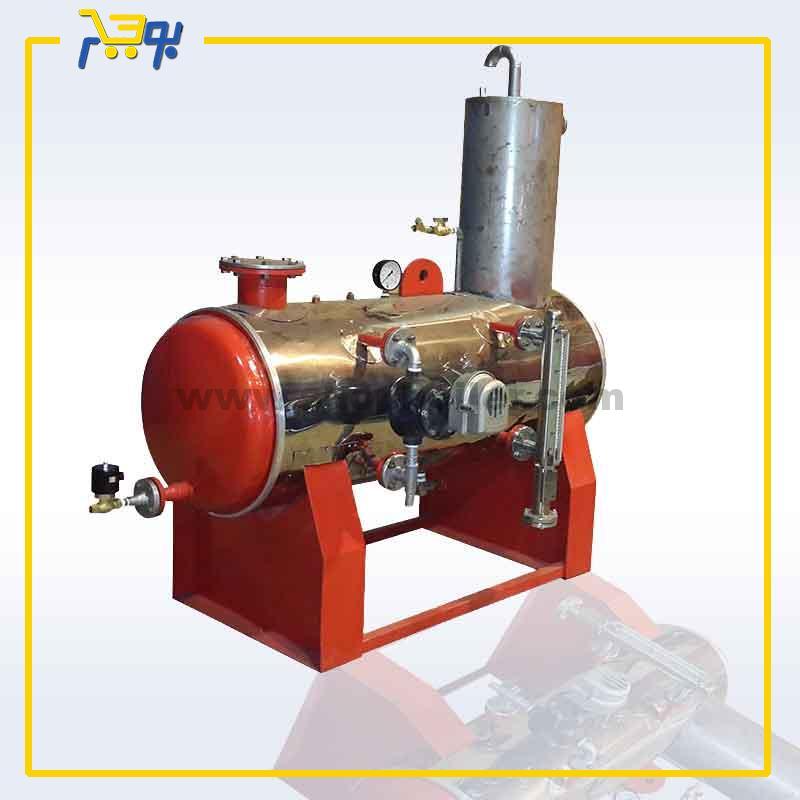

انواع دی اریتور براساس ساختار ونحوه عملکرد

۱-دی اریتورهای افشانکی

۲-دی اریتورهای آبشاری(برجک دار)

تنها تفاوت بارز میان این دی اریتورها در نحوه ورود آب تغذیه دیگ بخار به مخزن اصلی  آنها می باشد.در دی اریتورهای افشانکی ، آب ورودی از بالای مخزن توسط افشانکهای تعبیه شده ، به فضای داخل مخزن اسپری می شود.

اما در دی اریتورهای آبشاری جریان آب به آهستگی به داخل برجک آنها پاشیده شده وپس از عبور از روی سینی های سوراخ دار طبقاتی برجک ، بصورت آبشاری به فضای داخلی مخزن جریان پیدا می کند.
