دیگ روغن داغ
بزرگنمایی تصویر

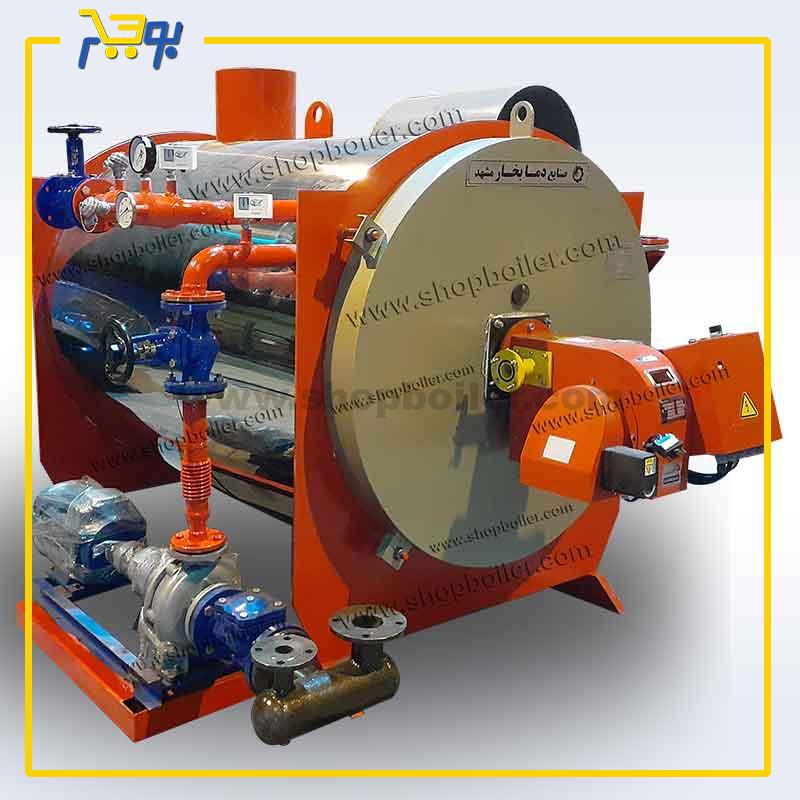

دیگ روغن داغ

یک دیگ روغن داغ به عنوان قلب تپنده یک سیستم انتقال حرارت با سیال روغن داغ بوده و در این مدار گردشی نقش اصلی تولید حرارت را به عهده دارد

مقایسه
افزودن به علاقه مندی
دسته: دیگ روغن داغ, دیگ روغن داغ و تجهیزات برچسب: بویلر روغن داغ, بویلر روغنداغ, دیگ روغن
اشتراک گذاری
Facebook Twitter Pinterest linkedin Telegram
  • توضیحات
  • نظرات (0)
  • مشاوره خرید
  • مزایا و کاربرد دیگ روغن داغ
توضیحات

.دیگ روغن داغ چیست؟

دیگ روغن داغ به تجهیزاتی گفته می شود که برای گرمایش روغن های مخصوص حرارتی در صنایع مختلف مورد استفاده قرار می گیرد.

این نوع بویلر ها در صنعت جهت انتقال حرارت های غیر مستقیم در فرآیندهای مختلف مورد استفاده قرار می گیرند.

دیگ روغن داغ از ساختمان دو کوئلی مرسوم به طرح آلمانی ساخته می شود.

یک دیگ روغن داغ علاوه بر تجهیزات متعارف مانند مشعل و پمپ سیرکوله نیاز به تجهیزات دیگر شامل منبع انبساط وغیره نیز دارد.



بررسی مزیت و برتری روغن داغ نسبت به بخار :



۱ – مدار یک دیگ روغن داغ میتواند در دمای بالاتر از ۳۵۰ سانتی گراد ولی در فشار اتمسفر  کارکند.

۲ – یکی دیگر از امتیاز های مهم در مدار گردشی  یک دیگ روغن داغ ،  سهولت تعیین و کنترل درجه حرارت دلخواه  است .

۳ -مزیت دیگر و با اهمیت در مدار دیگ روغن داغ نسبت به دیگ بخار ، عدم نیاز به تجهیزات مورد نیاز برای بهینه سازی  آب دیگ بخار مانند دستگاه  سختی گیر و دی اریتور و  غیره ، است.

۴- کندانس نشدن و عدم از دست دادن دما ، یکی دیگر از فاکتورهای مهم در  بهره وری و  از مزایای دیگر سیستم دیگ روغن داغ نسبت به بخار است.



۵- در سیستم دیگ روغن داغ  ما بسیار کمتر ، شاهد مشکلات ناشی از خطر خوردگی و خطر خسارتهای مربوط به رسوب زدایی می باشیم. (اگر دستورالعمل های فنی رعایت گردند به ندرت اتفاق می افتند ).

۶- در استفاده از سیستم دیگ روغن داغ ما هزینه های پایین تری در خصوص  تعمیرات و نگهداری پرداخت خواهیم نمود.

۷ – در سیستم دیگ روغن داغ ما شاهد کار کرد آرام  (بدون ایجاد سر و صدا) هستیم .

۸ – و در نهایت یکی دیگر از مزایای مهم  استفاده از سیستم دیگ روغن داغ ، کارکرد آسان و عدم نیاز به تجهیزاتی مانند تله بخار و غیره است.



کاربرد دیگ روغن داغ



کاربرد دیگ روغن داغ در صنایع بسیار متنوع می باشد. هر جایی که انتقال حرارت غیر مستقیم مورد نیاز باشد می توان از بویلر روغن داغ استفاده نمود.

با عنایت به اینکه یک بویلر و دیگ روغن داغ برای چه کاربردهایی در صنعت مورد استفاده قرار می گیرد .در این مطلب سعی می کنیم این دستگاه را معرفی نماییم و خصوصیات آن را نیز مورد بررسی قرار دهیم.



مهمترین دلیل استفاده از بویلر و دیگ روغن داغ در صنایع مختلف، انتقال حرارت به صورت غیر مستقیم می باشد.

که یک سیستم روغنداغ این امکان را فراهم می آورد که تا دمای بالای ۴۰۰ درجه سانتی گراد را بصورت غیر مستقیم به محل مورد نظر انتقال دهیم.



ساختمان اصلی یک دیگ روغن داغ از قسمت های ذیل تشکیل شده است:



  1. پوسته و بدنه (Shell and Body)
  2. کوئل های حرارتی (Heating Coil)
  3. درب ها و پایه ها (Door And Skid)



دیگ یا هیتر روغنداغ برای کارکرد صحیح در مسیر سیرکوله روغن باید دارای تجهیزات و لوازم به شرح ذیل باشد:



پمپ سیرکوله با هد و دبی محاسبه شده که دارای سیل نسوز می باشد.

مشعل یا برنر که بسته به نوع سوخت مصرفی گازسوز، گازوئیل سوز و مازوت یا دوگانه و سه گانه می باشد.

منبع انبساط جهت کنترل انبساط حجمی روغن

منبع ذخیره روغن

پمپ پرکن خط

تابلو و مدار فرمان

تجهیزات کنترلی

شیرآلات و اتصالات



امروزه کاربرد دیگ روغن داغ در صنایع مختلف برای گرمایش غیر مستقیم در دماهای بالا (۱۵۰ الی ۳۵۰ درجه سانتی گراد) و در فشار اتمسفر بسیار رایج گردیده است.

لذا افزایش تقاضا برای استفاده از این سیستم گرمایش بسیار مفید، سبب افزایش تولید کنندگان این محصول (بویلر روغن داغ) گردیده است.

ولیکن با توجه به اینکه این بویلر یا دیگ از ساختار ساده ای متشکل از دو کوئل لوله ای تشکیل شده است.

ولی دارای پیچیده گی های فنی-ایمنی بسیاری می باشد که باید مورد توجه قرار گیرند . و گرنه باعث ایجاد آتش سوزی شدید و وارد آمدن خسارت های مالی – جانی خواهد شد.

دیگ یا هیتر روغن داغ به عنوان یکی از مهمترین مبدل های حرارتی از نوع بویلر ها بوده . که برای ایجاد تبادل حرارت بین سیال روغن از یک طرف و گازهای بسیار داغ داخل کوره خود از طرف دیگر مورد استفاده قرار می گیرد.

بویلر روغن داغ و دیگ روغن داغ (هیتر یا گرمکن روغن داغ)

سیستم روغن داغ :

دیگ روغن داغ صنعتی یا هیتر روغن داغ باید به نحوی ساخته شود که سه پاس کامل حرارتی برای انتقال حرارت در طول مسیر شعله طی شود.

لذا بدین منظور در طراحی استاندارد دو کوئل حلقوی برای این دستگاه در نظر گرفته می شود.

در ساخت دیگ روغن داغ کوئل های حلقوی به نحوی طراحی می گردند که پاس اول حرارتی و انتقال ماکزیمم حرارت در داخل کوئل کوچکتر واقع گردد.

پس از ورود شعله به پاس دوم بین کوئل ها، به نحو کنترل شده حرارت به طرف پاس سوم نیز ادامه یابد.

در سیستم یک دیگ روغن داغ، گازهای داغ حاصل از احتراق سوخت که از دمای بالایی برخوردار می باشند، سیال بسیار گرم (گرما دهنده) را تشکیل می دهند .

همچنین روغن حرارتی مخصوص کار در دمای بالا که در داخل لوله کوئل شده در گردش می باشد.

سیال سرد (گرما گیرنده) را تشکیل می دهد و این روغن دائماً در حال سیرکوله می باشد. تا دمای مورد نیاز را به مبدل های حرارتی قسمت اپراتور مصرفی انتقال دهد.



افزایش راندمان در بویلر روغن :

مهم ترین عامل در افزایش راندمان دیگ روغن داغ در مرحله اول طراحی و تولید مناسب بویلر مطابق استانداردهای بین المللی مربوطه می باشد .

بنابراین این دستگاه انرژی را به شرطی هدر نخواهد داد که از طراحی استاندارد برخوردار باشد.



در طرح استاندارد و بهینه شده سازنده معتبر با محاسبه حداقل و حداکثر سطح حرارتی، تغییرات دمایی روغن ورودی و خروجی، محاسبه فیلم روغن داخل لوله ها، محاسبه تنش حرارتی لوله ها، تهیه دستورالعمل جوشکاری تایید شده (WPS&PQR) برای اتصالات و محاسبات مربوط به افت فشار روغن و فشار معکوس در کوره و سایر الزامات فنی، اقدام به تولید این دستگاه می نماید.



در سیستم سیرکوله روغن حرارتی در یک دیگ روغن داغ نصب تجهیزات کنترل کننده جریان و از طرفی نیز پیش بینی تخلیه فوری روغن از سیستم بسیار اهمیت دارد.

در موارد بیشمار شاهد این هستیم ..که خیلی از مشتریان برای تامین بویلر و دیگ روغنداغ به شرکت های ماشین ساز یا برخی شرکتها یا واحدهای کارگاهی غیر فنی مراجعه می نمایند.

در نتیجه پس از مدتی با مشکلاتی در خصوص کارکرد دیگ دچار می گردند.

از مهم ترین نکات در ایمنی دیگ روغن داغ ، توانایی شرکت سازنده در ارائه تجهیزات و مدار فرمان مناسب. در جهت سیرکوله روغن و از طرف دیگر پیش بینی برخی موارد مهم و موثر مانند سوختگی احتمالی در اثر کک زدگی و رسوبات فیلم روغن در داخل بویلر روغن داغ می باشد.







نظرات (0)

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “دیگ روغن داغ” لغو پاسخ

نشانی ایمیل شما منتشر نخواهد شد.

مشاوره خرید
جهت دریافت اطلاعات بیشتر از محصول و یا استعلام قیمت با همکاران ما در قسمت فروش تماس بگیرید.
آدرس دفتر فروش : مشهد ، سناباد غربی ، شماره 770
شماره های تماس :
05138471284
05138471285
مزایا و کاربرد دیگ روغن داغ
دیگ و بویلر روغن داغ (روغنداغ) از پرکاربردترین تجهیزات وماشین آلات گرمایشی در صنایع می باشد. سیستم گرمایشی روغن داغ به صورت یکپارچه کوئلی (Oil Tube) و در مدلهای عمودی و افقی مطابق استانداردهای بین الملی API و DIN 4754 از ظرفیت   100000Kcal/h تا 6000000Kcal/h  طراحی و ساخته می شود . کلیه عملیات ساخت تحت نظارت مستقیم واحد کنترل کیفیت شرکت انجام می گیرد.

مزایای دیگ روغنداغ:

  • حرارت قابل تنظیم تا دمای 350 درجه سانتی گراد در فشار پایین ( فشار پمپ سیرکولاسیون )
  • راندمان بالا همراه با صرفه جویی در مصرف سوخت.
  • ضریب اطمینان بالا در طراحی اجزای داخلی و بدنه
  • فاقد هرگونه رسوب یا فرسایش در لوله بوده لذا عمر مفید دستگاه بسیار بالاتر از سیستم بخار می باشد.
  • فاقد خطر یخزدگی ( این دستگاه را می توان در محیط باز نصب و راه اندازی کرد )
  • استقرار در دوحالت عمودی و افقی
  • کوئل ها و مخزن را می توان در هنگام سرویس و تعمیرات از پوسته خارج کرد.
  • استفاده از کنترلر های بسیار دقیق ساخت کشورهای اروپایی
  • درب های لولایی دیگ امکان سرویس و تعمیر سریع و آسان را فراهم نموده است.
  • سیستم کنترلی ساده ولی کارا و مفید
  • زمان کمتر برای رسیدن به دمای مورئ نظر نسبت به دیگ بخار


کاربرد های دیگ روغن داغ:


  • صنایع نساجی : گرم کردن  و تأمین حرارت ماشین آلات رنگرزی و کلندرها و خشک کن های استنسر و ماشین های شستشو و خشک کن
  • صنایع چرم مصنوعی و موکت :گرم کردن و تأمین حرارت خشک کن ها و ماشین آلات چاپ
  • صنایع شیمیایی : گرم کردن اتوکلاوها ، صنایع رنگ و جلا و میکسرها و راکتورها و ماشین آلات پلیمریزاسیون.
  • صنایع چوب :دستگاه های خشک کن چوب  و نئون و روکش کردن چوب
  • صنایع کاغذ سازی : هودهای خشک کن  و اتاقهای  خشک کن و سیلندرهای خشک کن.
  • صنایع غذایی : دستگاه های سرخ کن و دستگاه های تقطیر و دستگاه های تجزیه چربی
  • صنایع ترکیبی :دیستگاه های پلیمریزاسیون و اکسترودرها و کلندرها
  • صنایع قیر :مخازن گرم کن و میکسرها و سپراتورها مصارف متفرقه : تولید بخار به صورت غیر مستقیم و تولید آبگرم و مبدل حرارتی و گرم کردن هوای محیط و دستگاه های خنک کننده.
