تله-بخار
بزرگنمایی تصویر

تله بخار

تله بخار ها جهت خارج کردن کندانس از خطوط بخار مورد استفاده قرار می گیرند.

مقایسه
افزودن به علاقه مندی
دسته: شیرآلات موتورخانه بخار
اشتراک گذاری
Facebook Twitter Pinterest linkedin Telegram
  • توضیحات
  • نظرات (0)
  • مشاوره خرید
توضیحات

تله بخار چیست؟



علت استفاده از تله بخار این است که :

درخطوط بخار و تجهیزات مربوط به آن ،کل بخار یا مقداری از آن در اثر تبادل حرارت و انتقال انرژی حرارتی در تماس با محیط پیرامون خود به کندانس تبدیل می شود.

کندانس بوجود آمده ضمن ایجاد ضربه های قوچ به خطوط لوله می تواند دمای سیستم را کاهش دهد و مانع حرکت مناسب بخار در داخل لوله ها گردد.

برای جلوگیری از موارد فوق و بالا بردن راندمان سیستم و نیز جهت انتقال حداکثر انرژی حرارتی  و استفاده بهینه از آن  می بایست کندانس ایجاد شده بلافاصله از سیستم خارج شده و به منابع کندانس هدایت شود .

این عمل توسط تله بخار صورت می گیرد.

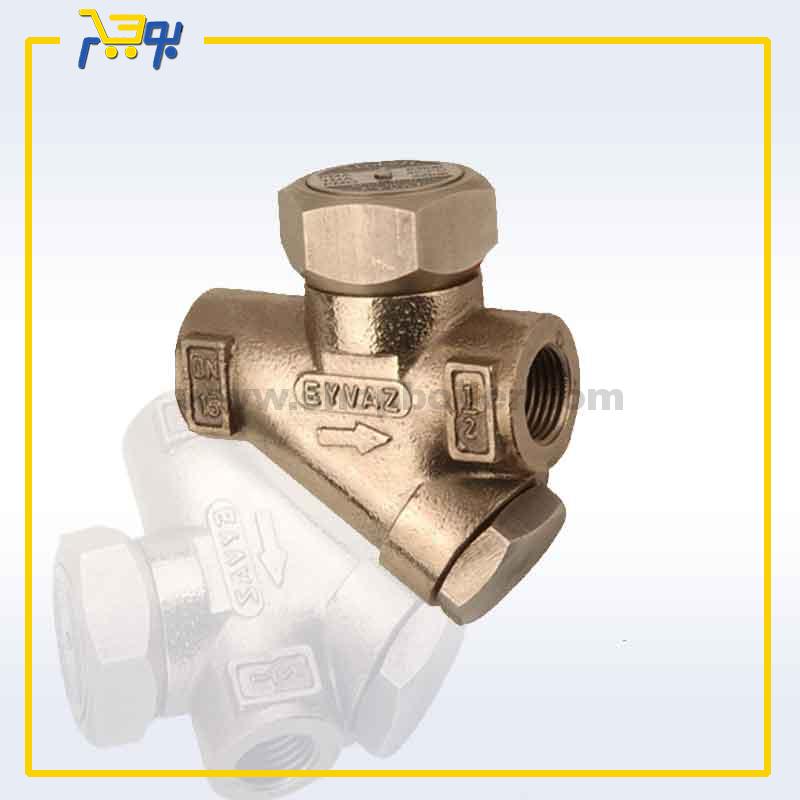

تله بخار ترمودینامیکی تیپ TD 42  به تراپ های دیسکی مشهور می باشند.

عملکرد این تراپ ها بر اساس یک دیسک و نشیمنگاه مسطح و قوانین ترمودینامیکی می باشد.

به منظور  جلوگیری از خورندگی های محیطی ، سطح بیرونی این تراپ به روش(ENP) از ماده ای به جنس کروم پوشیده می شود.

کاربرد این نوع تراپ به علت  سادگی ساختار ، حجم و وزن کم ، قابلیت نصب در جهات مختلف ، استفاده در فشار های بالا ، ظرفیت تخلیه بالا نسبت به حجم خود

مقاومت در برابر یخ زدگی ، خوردگی و ضربه های قوچ ، در خطوط انتقال بخار ، خشک کننده ها ، ماشین های اتوکلاو و … بسیار زیاد است.



عیب یابی تله های بخار



انواع روش های عیب یابی و رفع عیب تله های بخار :

معمولا بعد از تله یک آب نمای ساعتی  که به شکل صفحه ساعت است باید نصب گردد .

و یا اینکه بعد از تله یک شیر عمود بر لوله بعنوان شیر تست  می توان نصب کرد تا در مواقع ایجاداشکال در تخلیه آب کنداس به توان کارکرد تله را مشاهده کرد.

در غیراینصورت باید یک مهره ماسوره بعد از تراپ نصب شود تا به توان لوله را باز کرد و عبور آب کنداس را ملاحضه نمود.

درهر حال توسط یکی از راه های فوق عبور آب کنداس باید قابل رویت باشد و با استفاده از موارد زیر سیستم را عیب یابی نمود.

ابتدا باید از عبور بخار مطمئن شد،یعنی فشارشکن و یابقیه شیرها را کنترل نمود واگر بخار با همان فشار قبلی عبور می کرد آنگاه به تله بخار پرداخت.









عیب:آب کندانس یا بخار وارد تله نمی شود



ردیف علت احتمالی چگونگی رفع عیب
۱ صافی قبل از تله کثیف شده است. صافی را تمیز کنید.
۲ لوله یا زانوها توسط جرم مسدود شده است. جرم گیری یا تعویض کنید.
۳ شیر قبل از تله خراب شده وباز نمی کند. شیر را تعویض کنید.
۴ ایجاد خلاء در کویل  های گرمایشی مانع از ورود آب کندانس به تله می شود. باید بین تله و کویل یک شیر خلاء شکن نصب شود.







عیب :آب کندانس از تله بخارخارج نمی شود



 ردیف علت احتمالی چگونگی رفع عیب
۱ فشار بخارکم است. فشاربخاررا تنظیم کنید.
۲ فشار بخار افزایش داده شده است. Orifice تله باید کوچکترشود.
۳ درسیستم هوا جمع شده است. و نت مناسب نصب کنید یا تله با ظرفیت بالاتر تخلیه هوا استفاده کنید.
۴ بعلت ایجاد خلاء در لوله اصلی کندانس یک مکش زیاد روی تله انجام می شود ودر نتیجه اختلاف فشار کاهش یافته و خروجی تله باز نمی شود. تله را باز وتعمیر کنید.
۵ تله برای اختلاف فشار مورد نظر انتخاب نشده. تله را اصلاح یا تعویض کنید.
۶ Orifice در اثر خوردگی گشاد شده است. Orifice را تعویض نمائید.
۷ مسیر کندانسیت اتصال کوتاه (۲)شده است. برای هر دستگاه تله جداگانه بگذارید.
