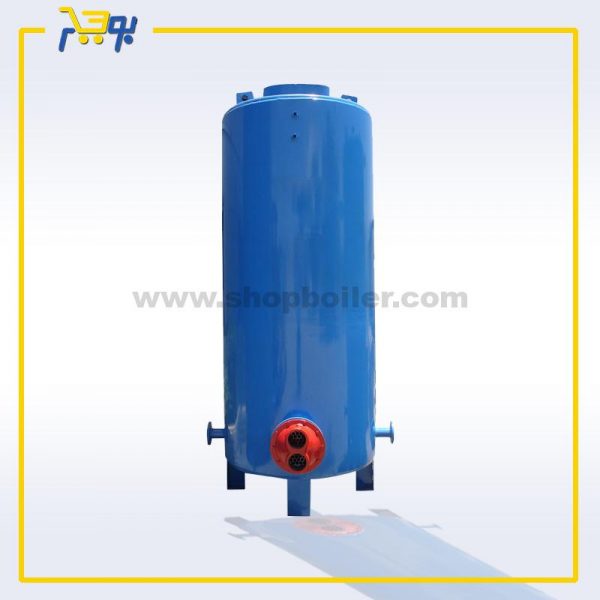

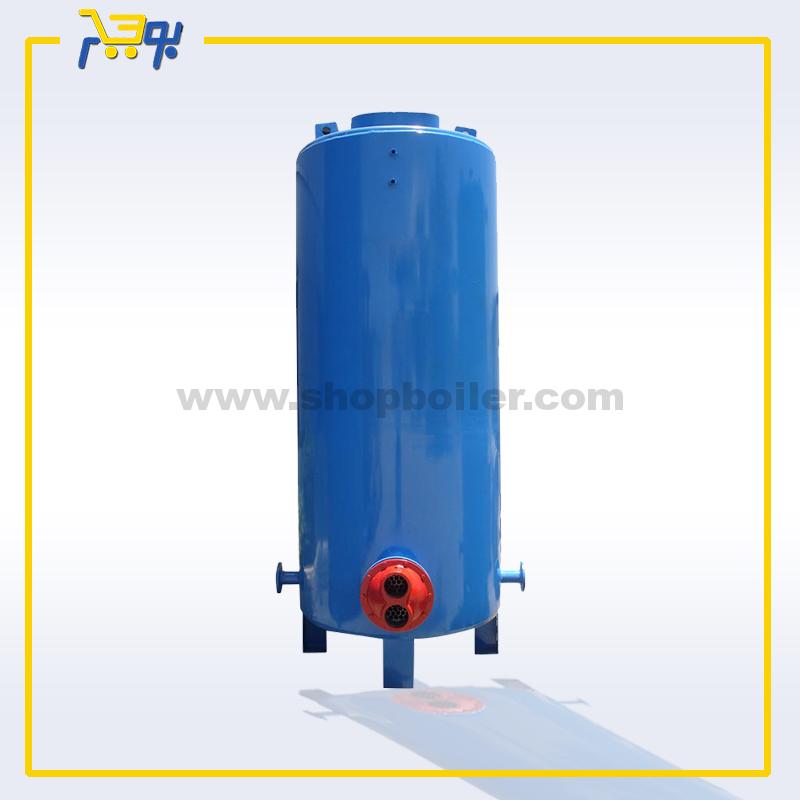

مخزن کوئل دار
برای تامین آب گرم مصرفی در سیستم گرمایش مرکزی شوفاژ، آب شهر وارد منبع و مخازن کوئل دار می شود و سپس برای مصرف در سرویس ها انتقال پیدا می نماید. این مخازن در قدیم بصورت نوع دو جدار (منبع دوجداره ) ساخته می شد.
ولیکن با توسعه تولید کوئل های نوع مسی ساختار کار به شکل جدید تغییر کرد و یک منبع کوئلی که در موتورخانه بویلر آب گرم و آبداغ مورد استفاده قرار می گیرد به روش تبادل حرارت بین سیال داغ و سرد عمل می نماید.
rxc

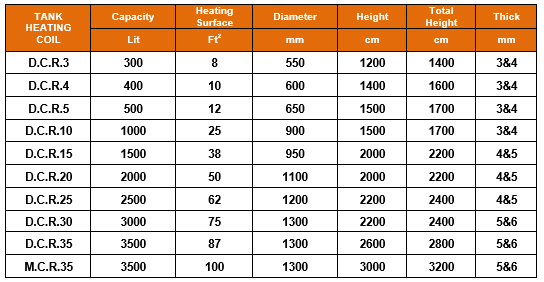

مشخصات مخازن کوئل دار :
جنس مخازن از ورق سفید خارجی و به ضخامت های استاندارد T می باشند.
مخازن دارای نازل های ورودی و خروجی ، اتصال تخلیه و اتصال جهت نصب تجهیزات ترموستات و مانومتر می باشند.
حداقل یک عدد دریچه بازدید دست رو (HandHole) در مخازن کوچک و در مخازن با ظرفیت بالاتر علاوه برآن، دریچه بازدید سررو(Head Hole) ، جهت انجام بازرسی و سرویس داخل مخازن ، بر روی آنها قرار داده می شود.
فشار کار دستگاه ۴ تا ۶ اتمسفر میباشد و فشار تست در کارخانه یک و نیم برابر فشار کار دستگاه می باشد.
مبدل براساس ظرفیت مخزن فوت سنجی می گردد.
ضخامت لوله های مسی در مبدل ۰٫۹ میلیمتر می باشد.
مدل : M.H.E
فشار کار : ۴ اتمسفر به بالا
ظرفیت مخزن: ۳۰۰ الی ۳۵۰۰ لیتر
| ظرفیت مخزن |
300 ,400 ,500 ,1000 ,1500 ,2000 ,2500 ,3000 ,3500 |
|---|
