آبنما چیست؟

در زیر به سوالات زیر درباره آبنما پاسخ داده خواهد شد

آبنما چیست؟

نشان دهنده موقعیت سطح آب

نمایشگر سطح آب

ویژگی آبنما

انواع آبنما

نحوه نصب آبنما

شرایط نگهداری آبنما

حفاظت و ایمنی در آبنما

تست وآزمایش شیشه آبنما

تعمیرات شیشه آبنمای

سیستم های نشان دهنده سطح آب (آبنما)

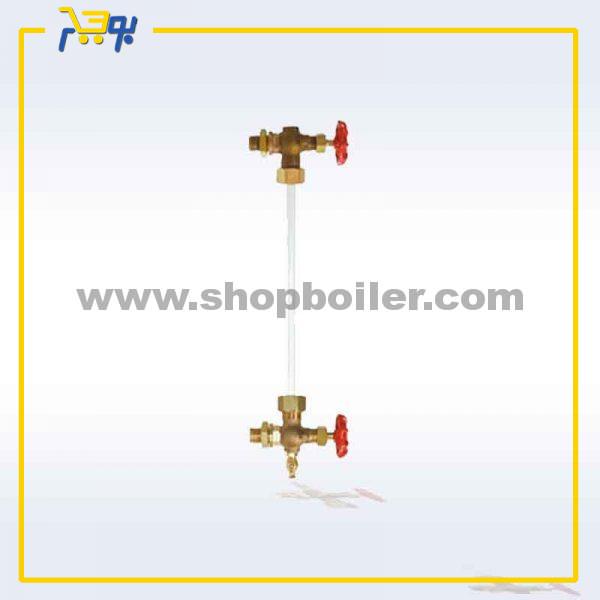

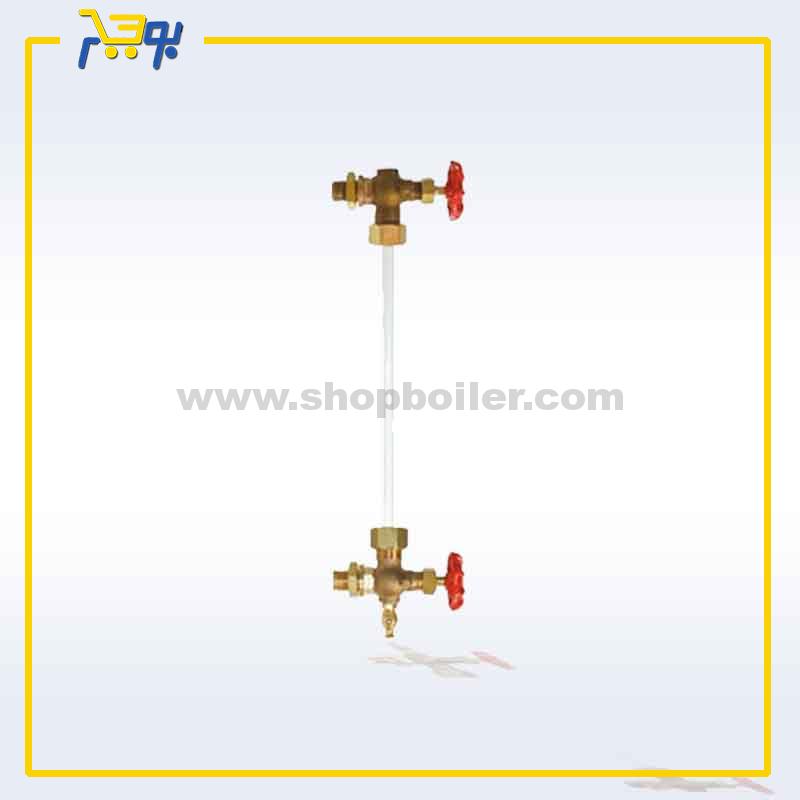

آب نماها، عبارتند از شیشه ‌های استوانه‌ای  نصب شده بین سطح مشترک آب و بخار که جهت نمایش سطح آب داخل دیگ بخار کاربرد دارند.

آب نماها قادر هستند موقعیت سطح آب را در مراحل زیر نشان دهند:

(‌حالت نرمال) پمپ خاموش است یا شیر موتوری بسته است.

سطحی که پمپ روشن می شود و دیگ آبگیری می نماید ویا شیر موتوری باز می‌شود.

سطحی که پمپ خاموش می شود.

سطح آب کم

سطح آب خیلی کم

نمایشگر سطح آب

آبنما ها بر روی مخازن تحت فشار و منابع وبرای نمایش سطح مایعات مورد استفاده قرار می‌گیرند.

در قسمت پائین آبنمای مرکب شیر تخلیه آن نصب می شود که وظیفه آن تخلیه آب و بخار داخل شیشه آبنما و همچنین پاکسازی مسیرهای ارتباطی آب وبخار در آبنما می باشد.

از هر مجموعه آبنما دو عدد در کنار هم بر روی دیگ نصب می‌گردد و برای سهولت دسترسی و عملکرد در دو نوع ساخته می‌شوند که در یکی دستگیره‌ها در سمت راست ودر دیگری در سمت چپ قرار گرفته است و با عنوان آبنمای چپ و راست شناخته می‌شوند. طرح بدنه بالا وپائین بگونه ای است که قابل تبدیل به چپ یا راست می باشند.

ویژگی آبنما

یک شیشه لوله ای، بیشتر اوقات از داخل منبسط می شود چون داغ است و سطح بیرونی سردتر شیشه از این انبساط جلوگیری می کند که حاصل آن تنشی است که نهایتا باعث ترک خوردگی در شیشه آبنما در دیگ بخار خواهد شد. چون شیشه آبنما باریک است تنش حداقل می شود.

قاب فولادی توسط واشر آب بندی می شود و شیشه توسط گیره به واشر فشرده می شود. شکافهای ایجاد شده در شیشه که ظاهر دندانه هایی ایجاد می کند از قانون انکسار (تجزیه نور) برای نشان دادن تفاوت بین آب و بخار استفاده می کند. بخشی از نصب شیشه آبنما مستلزم درخشیدن نور روی آن از یک طرف است تا شیار را روشن کند. بنابراین بخشی از شیشه که آب دارد تاریک تر به نظر می رسد.

انواع آبنما

در واقع آبنما در دو نوع مغناطیسی و شیشه ای موجود می باشد دیگ های بخار عمدتا دارای دو آبنما هستند، به منظور بالا بردن راندمان وعمر آبنما بایستی به صورت منظم شیر تخلیه زیر آبنما را باز نموده و اجازه خروج آب را بدهید.

نصب

هنگام نصب دقت گردد که موقعیت دستگیره ‌ها به درستی قرار گرفته باشند. قسمت بدنه تخلیه آبنماهای مرکب باید با اتصالات لازم  به مکان مناسبی جهت تخلیه مرتبط گردند.

بدین صورت که لوله خروجی هر دو بدنه تخلیه (در دو مجموعه چپ و راست) با هم یکی شده و به مکان مناسب هدایت گردد.

دو فلنچ ارتباط بالا و پائین مجموعه آبنما باید حتما وبطور کامل در یک راستا قرار داشته باشند در غیر این صورت هنگام مونتاژ شیشه آبنما، شیشه دچار شکستگی خواهد شد.

هنگام اتصال فلنچها مهره‌های فلنچ باید دو به دو مقابل هم بطور یکنواخت محکم گردند تا فلنچ‌ها دچار تابدیدگی یا شکستگی نشوند.

واشرهایی که برای آب بندی فلنچها بکار می روند باید بصورت یک تکه برش خورده وتمامی سطح فلنچ را بپوشانند.

نگهداری

شیرهای آبنما جهت دیدن سطح آب دیگ بوده ولازم است که در تمیز بودن شیشه حفاظ آبنما و لوله شیشه ای آبنما دقت شود.

نسبت به زمان فعال بودن دیگ لازم است حداقل هر ۶ ساعت یکبار، ابتدا محور شیر ورودی آب را بسته وسپس شیر تخلیه را برای مدت ۱۵ تا ۳۰ ثانیه باز نماییم تا مسیر عبور بخار وهمچنین شیشه آبنما از رسوبات پاک گردد. سپس محور شیر ورودی بخار بالارا بسته ومحور ورودی آب به شیر را باز کرده و در همان حالت باز بودن شیر تخلیه، این مسیر نیز از رسوبات پاک می‌گردد.

حفاظت و ایمنی در آبنما

طرح بدنه‌ها بگونه‌ای است که براحتی در شرایط تحت فشار دیگ، باز و بسته می گردند و بنابراین همواره سطح مایع داخل دیگ بطور صحیح در شیشه آبنما قابل مشاهده است.

با تعبیه شدن یک عدد توپ فولادی کوچک در هر بدنه در صورت شکسته شدن شیشه آبنما (به هر دلیل) مسیر عبور آب و بخار بطور اتو ماتیک در هر دو بدنه مسدود می‌گردد و تنها روزنه بسیار کوچکی در قسمت ورودی بخار باقی می ماند که با خروج بخار از آن، صدای بخار مانند صوت اخطار، اپراتور دیگ را متوجه جریان میکند. قسمت حفاظ شیشه آبنما از سه عدد شیشه تشکیل شده است،

که در اطراف شیشه آبنما قرار می‌گیرد واز بالا و پائین دردو قاب برنزی قرار گرفته ومحکم می گردند. جابجایی این شیشه‌ها برای تمیز نمودن لوله شیشه‌ای آبنما براحتی صورت می‌گیرد.

آزمایش روزانه شیشه آبنمای بویلر:

آب می بایست به سرعت به سطح کاری نرمال بویلر برسد. درغیراین صورت امکان گرفتگی شیر سمت آب وجود داشته و تعمیرات آن ضروری است.

بستن شیر سمت آب و بازکردن مسیر درین به مدت ۵ ثانیه

بستن شیر درین و باز کردن شیر سمت آب

بستن شیر سمت بخار و باز کردن مسیر درین به مدت ۵ ثانیه

بستن شیر درین و باز کردن شیر سمت بخار

اگر آب سریعاً به سطح کاری نرمال نرسد، امکان گرفتگی شیر سمت بخار وجود داشته و تعمیرات آن ضروری است.

تعمیرات شیشه آبنمای کنترل سطح:

شیشه های آبنما می بایست بصورت سالانه تعمیرات کلی شوند. شیشه ممکن است بعلت شرایط آب تغییر رنگ داده یا به مرور زمان به علت خوردگی نازک شود.

شیر نیز امکان خم شدن یا خرابی پکینگ را دارد، به همین علت همواره وجود قطعات یدکی در انبار موتورخانه ضروری است.

نتیجه گیری

شیر آبنما از جمله تجهیزات کترل سطح می باشد. دانستن سطح آب داخل مخزن و خود دیگ بخار برای اپراتور دیگ خانه ضرورت دارد. وظیفه شیر اطمینان نیز همین بوده و به کمک آن می توان با تقریب مناب سطح آب داخل مخزن و بویلر را مشاهده نمود.
