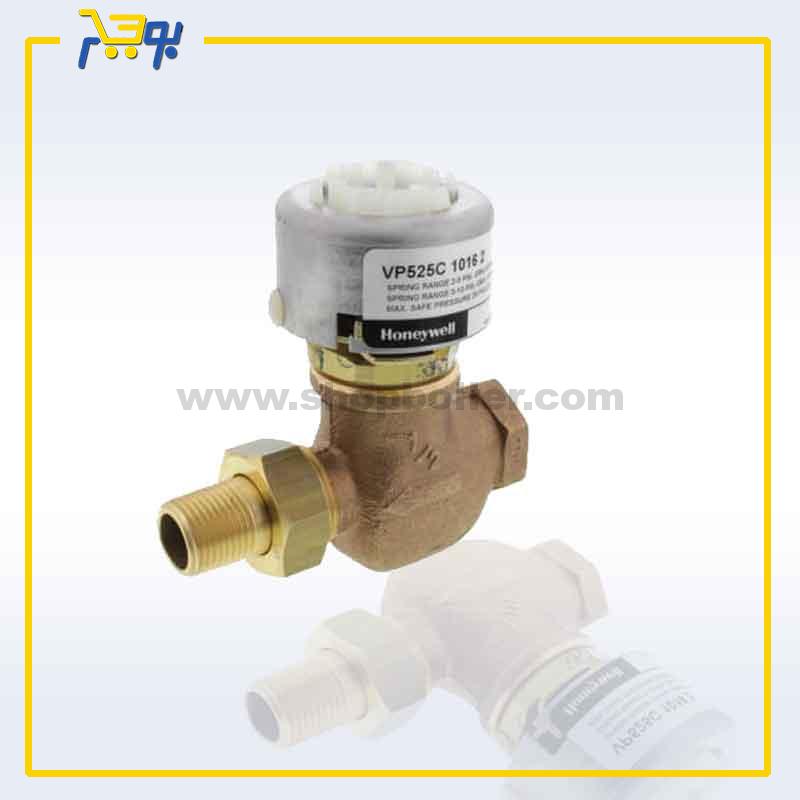

کنترلی پنوماتیک

طرز کار

سیگنال هوائی که از کنترلر استفاده میشود به بالا یا پایین محفظه ای که دیافراگم در ان کاملا مهار شده  و توسط دیسکی فلزی به ساقه شیر متصل میباشد اثر میگذارد. که این اعمال باعث نیروئی میگردد.

نیروهای ایجاد شده ساقه شیشه را به حرکت در می اورد و در نتیجه توپی شیر را جابه جا مینماید.

نیروی تولید شده بایستی بر نیروی فنر و کلیه نیروهایی که باان مقابله مینمایند از ان جمله استهلاک لایه های اب بندی ^نیروی عدم تعادل درونی شیر غلبه نموده و توپی شیر را به اندازه ای که به ان فرمان داده شده جابه جا نماید و در ان حالت متوقف نماید.

یا به عبارت دیگر نیروی دیافراگم با نیروی فنر و دیگر نیروها بحالت تعادل قرار میگیرند در این حالت شدت جریان سیال کنترل میگردد.

معمولا مقدار سیگنال هوائی که به دیافراگم اعمال میگردد 3تا15 پوند براینچ مربع و یا 6 تا30 پوند برااینچ مربع میباشد.

ساختمان

• بدنه شیر
• محرکه شیر خودکار

بدنه شیر کنترل:

پوسته فلزی و خارجی شیر که درون ان دهانه های ورودی و خروجی نشیمنگاه توپی و اتصالات ورودی و خروجی ان به لوله ای که سیال از داخل ان جریان دارد وصل شده را بدنه مینامند.
